کاتر آسفالت بر – بتن بر

کاتر آسفالت بر یا همان دستگاه برش اسفالت برای تعمیر، برش، لکه گیری و بازسازی آسفالت خيابان و همچنین برش بتن  در پروژه های بتنی مورد استفاده قرار میگیرد.

کاتر آسفالت بر و کاتر بتن بر در حقیقت دارای یک شاسی و موتور هستند و تنها فرق آنها، فقط در نوع تیغه آن است یعنی: برای کاتر بتن بر، تیغه بتن بر و برای کاتر آسفالت بر ، تیغه آسفالت بر باید نصب کرد.

انواع دستگاه برش آسفالت و مشخصات فنی آن‌ها

دستگاه‌های برش آسفالت با توجه به نوع موتور و سیستم انتقال نیرو به چهار دسته اصلی تقسیم می‌شوند: بنزینی، دیزلی، برقی و هیدرولیکی. هرکدام از این نوع‌ها مزایا و معایب خاص خود را دارند که بسته به شرایط پروژه و محل کار انتخاب می‌شوند.

۲. دستگاه برش آسفالت دیزلی

• موتور: تک‌سیلندر یا دو سیلندر دیزلی، با توان حدود ۱۰ تا ۲۰ اسب بخار
• کاربرد: پروژه‌های بزرگ و طولانی‌مدت، محیط‌های باز با حجم کار بالا
• مزایا:
  • قدرت بالاتر و دوام بیشتر نسبت به مدل بنزینی
  • مصرف سوخت کمتر در کارهای سنگین
  • مناسب برای شرایط سخت و طولانی‌مدت
• معایب:
  • وزن بیشتر و حمل‌ونقل سخت‌تر
  • صدای بالا و نیاز به سرویس‌های تخصصی
  • هزینه اولیه بالاتر

۳. دستگاه برش آسفالت برقی

• موتور: الکتروموتور تک‌فاز یا سه‌فاز، قدرت بین ۲ تا ۵ کیلووات
• کاربرد: پروژه‌های داخلی، کارهای دقیق با نیاز به کاهش آلودگی صوتی و دود
• مزایا:
  • بدون آلودگی هوا و صدای کمتر
  • وزن سبک‌تر و نگهداری آسان
  • هزینه عملیاتی پایین‌تر (بدون مصرف سوخت)
• معایب:
  • محدودیت در محل‌های بدون دسترسی به برق
  • کابل برق ممکن است مانع حرکت شود
  • قدرت کمتر نسبت به موتورهای بنزینی و دیزلی

۴. دستگاه برش آسفالت هیدرولیکی

• موتور: سیستم هیدرولیکی که معمولاً به ماشین‌آلات سنگین راهسازی متصل می‌شود
• کاربرد: پروژه‌های صنعتی و بزرگ، جایی که کاتر به تجهیزات سنگین مانند بلدوزر یا بیل مکانیکی نصب می‌شود
• مزایا:
  • قدرت بسیار بالا و قابلیت برش عمق زیاد
  • کنترل دقیق‌تر برش و دوام بالای دستگاه
  • امکان استفاده در شرایط سخت و محیط‌های صنعتی
• معایب:
  • نیاز به تجهیزات سنگین جانبی
  • هزینه بسیار بالا و پیچیدگی نگهداری
  • حمل‌ونقل محدود به ماشین‌آلات پایه

---

جدول مقایسه مشخصات فنی کلی

نوع دستگاه	قدرت موتور	وزن تقریبی	مصرف سوخت/برق	کاربرد اصلی	مزایا اصلی	معایب اصلی
بنزینی	۵ تا ۱۳ اسب بخار	۲۰-۳۰ کیلوگرم	بنزین	پروژه‌های کوچک و متوسط	قابلیت جابه‌جایی بالا	مصرف سوخت بالا، آلودگی
دیزلی	۱۰ تا ۲۰ اسب بخار	۳۰-۵۰ کیلوگرم	گازوئیل	پروژه‌های بزرگ	دوام و قدرت بالا	وزن سنگین، هزینه بالا
برقی	۲ تا ۵ کیلووات	۱۰-۲۵ کیلوگرم	برق	پروژه‌های داخلی و دقیق	کم صدا، بدون آلودگی	محدودیت دسترسی به برق
هیدرولیکی	وابسته به ماشین پایه	سنگین (بیش از ۵۰ کیلوگرم)	وابسته به ماشین اصلی	پروژه‌های صنعتی بزرگ	قدرت بسیار بالا	هزینه و پیچیدگی نگهداری بالا

در بازار، این دستگاه با نام دستگاه برش آسفالت یا کف‌بر بتن نیز شناخته می‌شود. از آن برای برش بتن، آسفالت، سنگ‌فرش‌ها، پیاده‌روها و موزائیک‌ها استفاده می‌شود. بهره‌گیری از این ماشین، اجرای پروژه‌ها را با سرعت بیشتری همراه می‌کند.

آریاکوب انواع دستگاه کاتر آسفالت‌بر را با موتورهای روبین، هوندا، کاوازاکی، راتو و … ارائه می‌دهد. همچنین، شاسی‌های داخلی تولید شده توسط شرکت‌های زاگرس، تهران کاتر آریا، خلیج فارس و … برای این ماشین‌ها قابل کوپله هستند.

کاتر آسفالت‌بر چیست؟

کاتر آسفالت‌بر که به عنوان دستگاه برش آسفالت یا اره آسفالت نیز شناخته می‌شود، یکی از تجهیزات مورد استفاده در ساخت‌وساز است که برای برش سطوح آسفالت، بازسازی، لکه‌گیری و تعمیر آن طراحی شده است. این دستگاه معمولاً در پروژه‌های راه‌سازی، ترمیم و نگهداری روسازی آسفالت به کار می‌رود.

ماشین آسفالت‌بر شامل یک موتور و تیغه دایره‌ای است که روی شاسی‌ای مجهز به چرخ‌های متحرک نصب شده است. تیغه دایره‌ای با دندانه‌های ساینده، امکان سایش و برش آسفالت را فراهم می‌کند. میزان عمق برش را می‌توان متناسب با نیاز پروژه تنظیم کرد. معمولاً شاسی این دستگاه از فولاد سنگین جوش داده شده ساخته می‌شود.

فیلم کاتر

مشخصات فنی کاترهای آسفالت‌بر

مشخصات کلی دستگاه کاتر آسفالت به شرح زیر است:

دارای مخزن آب برای خنک‌سازی تیغه کاتر آسفالت‌بر
شافت آلیاژی CK-45 برای استقامت بالای شافت تیغه
قابلیت تنظیم دسته هدایت‌کننده جهت سهولت کاربری اپراتور و حمل و نقل
موتور بنزینی ۴ زمانه با قدرت ۱۳ یا ۱۵ اسب بخار
چرخ‌های بلبرینگی گریس‌خور
بدنه با رنگ پودری مقاوم در برابر خوردگی و پوسیدگی
فرمان با شافت تمام دنده کبریتی برای حرکت عمودی روان تیغه
امکان نصب تیغه‌های آسفالت‌بر در اندازه‌های ۳۵، ۴۰ و ۴۵ سانتی‌متر
عمق برش قابل تنظیم از ۱۱ تا ۱۸ سانتی‌متر
سیستم روشن کردن موتور هندلی

نقشه فنی کاتر آسفالت بر – فولی کاتر آسفالت بر و بتن

کاربردهای کاتر آسفالت‌بر

یکی از مهم‌ترین اقداماتی که پیش از برش آسفالت باید انجام شود، اطمینان از داشتن تجهیزات مناسب است. کاتر آسفالت‌بر در برش کف پیاده‌روها، سنگ‌فرش‌ها و موزائیک‌ها کاربرد دارد.

به‌کارگیری این دستگاه، سرعت اجرای پروژه‌های پیمانکاران را افزایش می‌دهد. البته باید توجه داشت که هنگام برش هر سطح، از تیغه مخصوص آن استفاده شود. در ادامه به برخی از مهم‌ترین کاربردهای کاتر آسفالت اشاره شده است:

تعمیر جاده و خیابان: در صورت آسیب‌دیدگی یا فرسودگی آسفالت، این دستگاه برای برش و حذف روسازی قدیمی و آماده‌سازی محل برای آسفالت جدید استفاده می‌شود.
نصب تأسیسات: هنگام نصب تأسیسات زیرزمینی مانند لوله‌ها یا کابل‌ها، از کاتر آسفالت‌بر برای ایجاد ترانشه در سطح آسفالت استفاده می‌شود.
دسترسی به سازه‌های زیرزمینی: در مواردی که نیاز به دسترسی به منهول‌ها یا محفظه‌های تأسیساتی زیرزمینی باشد، این دستگاه می‌تواند سطح آسفالت را برش داده و مسیر دسترسی ایجاد کند.
ایجاد ناحیه بتن و آسفالت: در برخی پروژه‌ها، برای تعیین مرزهای دقیق بین آسفالت و بتن یا سایر مصالح، از این دستگاه جهت برش خطوط مشخص استفاده می‌شود.
تخریب: در پروژه‌های تخریب، برای شکستن و حذف بخش‌های مشخصی از آسفالت، از این دستگاه بهره گرفته می‌شود.

فیلم کاتر

قیمت کاتر آسفالت بر

قیمت کاتر آسفالت بر: با محاسبه موتور و شاسی تنها با شروع قیمت 18000000 تومان و تا 31000000 تومان ادامه پیدا میکند.

انتخاب شاسی نیز دقت زیادی میطلبد. شاسی باید از نوع ورق ضخیم با ساخت با کیفیت باشد و شفت مقاوم داشته باشد تا در تغییر فصول و  تکان های شدید و همچنین فشار لرزش موتور دچار آسیب نشود.

برای مشاوره فنی رایگان و اطلاع از قیمت به روز انواع شاسی و موتور کاتر آسفالت بر و بتن بر با کارشناس های فروش فروشگاه آریاکوب تماس بگیرید. 33970927-021  – 33913538-021



اجزای دستگاه کاتر آسفالت

دستگاه کاتر آسفالت به‌طور کلی از چهار بخش اصلی تشکیل شده است: شاسی، موتور، تیغه و مخزن آب و سیستم خنک‌کاری تیغه. یکی از نکات مهم در طراحی این دستگاه، توزیع متناسب وزن است. مرکز ثقل مناسب باعث کاهش لرزش، افزایش دقت برش و عمر بیشتر تیغه می‌شود.

شاسی: شاسی کاتر آسفالت می‌تواند ایرانی یا خارجی (مانند هیساکی) باشد و سایر اجزا روی آن نصب می‌شوند. مخزن آب نیز روی شاسی قرار دارد و وظیفه خنک‌سازی تیغه را بر عهده دارد. شاسی‌های برند خلیج فارس، تهران کاتر، تهران کار و هیساکی از نمونه‌های رایج در بازار هستند.
موتور: موتور این دستگاه می‌تواند بنزینی یا دیزلی باشد و وظیفه انتقال قدرت به تیغه را از طریق تسمه بر عهده دارد.
تیغه کاتر: تیغه‌ها در سایزهای مختلف (۴۰، ۴۵، ۵۰، ۶۰، ۷۰ سانتی‌متر) موجود هستند. میزان عمق برش تقریباً معادل یک‌سوم قطر تیغه است. به‌عنوان مثال، تیغه ۶۰ سانتی‌متری، عمق برش ۲۰ سانتی‌متری دارد.
مخزن آب و سیستم خنک‌کاری: هنگام برش، اصطکاک بالای تیغه باعث افزایش دما می‌شود. سیستم پاشش آب از دو طرف، تیغه را خنک کرده و از آسیب آن جلوگیری می‌کند. مخزن آب قابلیت جدا شدن از شاسی را دارد و محفظه‌ای برای جلوگیری از پاشش آب و مصالح به اطراف تعبیه شده است که ایمنی را افزایش می‌دهد.

محصول بسیار مشابه به این دستگاه کاتر بتن بر است، که در واقع می‌توان گفت تنها در نوع تیغه متفاوت هستند.

انواع موتور کاتر اسفالت بر
کاتر آسفالت با موتور تک هوندا
کاتر آسفالت با موتور روبین تک
کاتر آسفالت با موتور سوبارو
کاتر آسفالت با موتور راتو
کاتر آسفالت با موتورهای چينی متفرقه

انواع کاتر آسفالت بر

این ماشینها در دو نوع موتور بنزینی و دیزلی (گازوئیلی) تولید و ارائه میشود. با اطمینان میتوان گفت که کاتر آسفالت بر بنزینی بیشتر مورد استقبال قرار میگیرد. از لحاظ قیمت و کارآیی هم در انواع پروژه ها نیز مقبولیت بیشتری دارد.

کاتر آسفالت بر بنزینی: موتورهای بنزینی این نوع کاترها معمولا دارای قدرتی بین 13 تا 20 اسب بخار هستند. کاترهای بنزینی به دلیل صدای نسبتاً زیاد، برای استفاده در مناطق مسکونی مناسب نیستند. این نوع کاترها برای برش سطوح آسفالت تا عمق 15 سانتی متر مناسب هستند.
کاتر آسفالت بر دیزلی: موتورهای دیزلی این نوع کاترها معمولا دارای قدرتی بین 20 تا 40 اسب بخار هستند. کاترهای دیزلی به دلیل گشتاور بالا، برای برش سطوح سخت آسفالت مناسب هستند. این نوع کاترها برای برش سطوح آسفالت تا عمق 30 سانتی متر مناسب هستند.
کاتر آسفالت بر برقی: موتورهای الکتریکی این نوع کاترها معمولا دارای قدرتی بین 5 تا 15 اسب بخار هستند. کاترهای برقی به دلیل عدم تولید آلایندگی، برای استفاده در محیط های بسته مناسب هستند. این نوع کاترها برای برش سطوح آسفالت تا عمق 10 سانتی متر مناسب هستند.

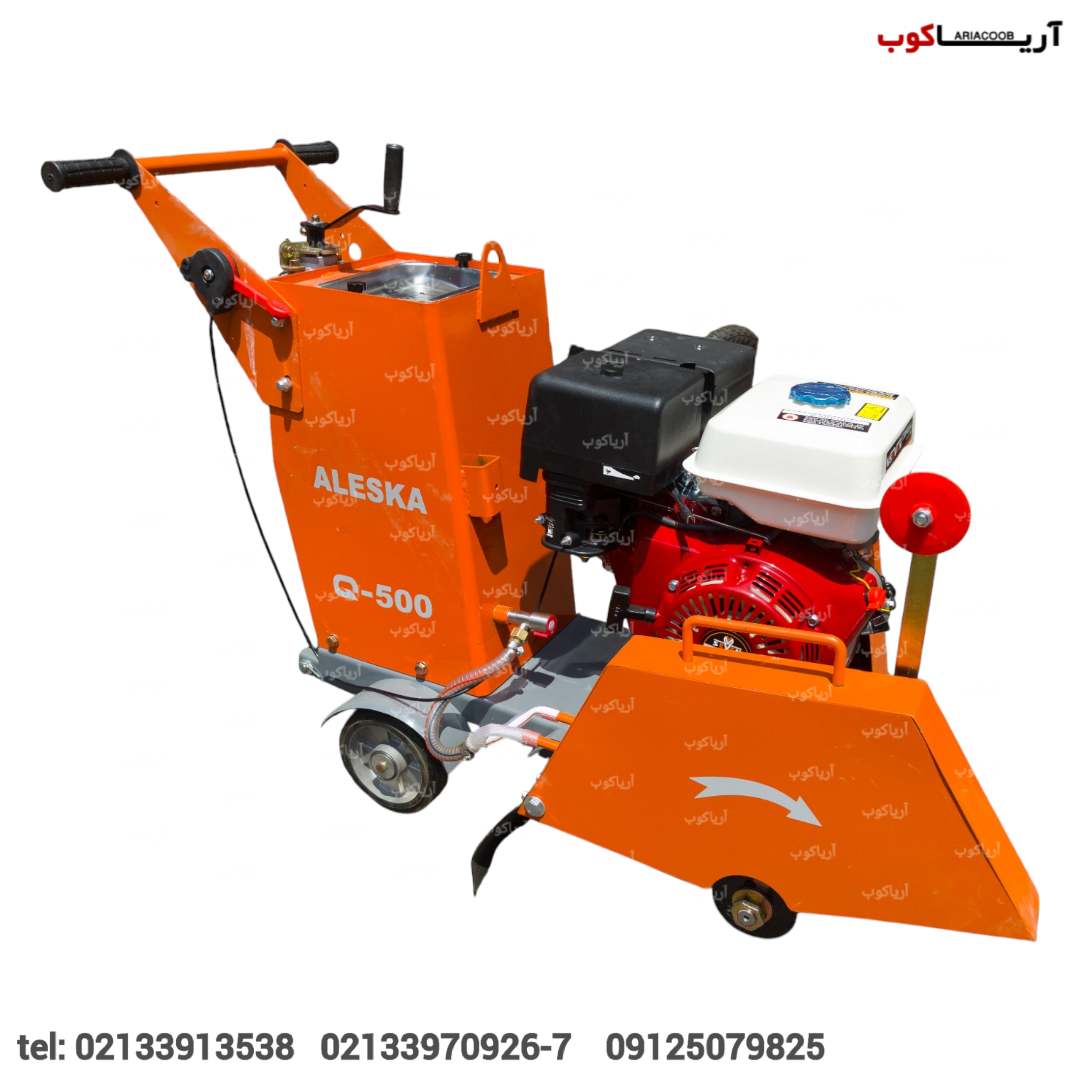

کاتر آسفالت بر بنزینی

کاتر آسفالت بر بنزینی تک سیلندر در قدرت های 13-16-18 اسب بخار با موتوری از برند های مختلف بر روی شاسی مخصوص کوپله می‌شوند. این نوع کاتر ها با موتور تک سیلندر بنزینی میتوانند آسفالت و بتن را تا عمق 10 تا 17 سانتی متر به راحتی برش بزنند. قطر تیغه تعیین شده برای این نوع موتور و شاسی بین 35 تا 45 سانتیمتر است. کاتر اسفالت بنزینی تک سیلندر که سیستم سوخت رسانی بصورت کاربراتور است از تعمیر و نگهداری راحتی برخوردار است.

میزان کارکرد این مدل ها بصورت تقریبی در روز میتواند به 250 الی 300 متر برسد که بستگی به مهارت کاربر آن نیز دارد و برای پروژه های کوچک عمرانی گزینه مناسبی هستند. از ویژگی های موتور های بنزینی این است که از دور و گشتاور بالای برخوردار هستند و راندمان کاری خوبی را بجا می‌گذاردند و این تاثیر بسیاری زیاد در عمر تیغه دارد. به این دلیل که هر چقدر دور موتور بیشتر باشد اصطحلاک تیغه کمتر ست.

کاتر اسفالت بر با موتور دو سیلندر بنزینی: که در قدرت های 20-22-25-30 اسب بخار با موتورهای مختلف روبین – هوندا – لانسین و… بر روی شاسی ها مخصوص خود که داخلی یا خارجی کوپله میشوند. این ماشین ها به دلیل دارا بودن قدرت و گشتاور بالا مناسب برای برش آسفالت و بتن و سطوح صاف تا عمق 25 سانتی متر میباشد. این نوع موتور ها به دلیل قدرت بالاتر اصطحلاک و خرابی کمتری دارند و برای پروژه های نیمه سنگین گزینه مناسبی هستند.

آسفالت بر دیزلی

کاتر آسفالت بر دیزلی اغلب دارای قدرت و توان بیشتری در مقایسه با نوع بنزینی میباشد. به همین دلیل اکثر مواقع در کاترهای بزرگتر و برای پروژه های سنگین از آنها استفاده میشود. مشخصات فنی آسفالت بر دیزلی در زیر آورده شده است.

موتور دیزلی 2 سیلندر 4 زمانه کوپ یا کاما با قدرت 14 اسب بخار
سیستم روشن کردن موتور استارتی
قابلیت تنظیم دسته ی هدایت کننده جهت سهولت کاربری اپراتور و حمل و نقل
قابلیت نصب انواع تیغه های بتن بر و آسفالت بر با سایزهای 35 ، 40 ، 45 و 60 سانتی متر
عمق برش 11 سانتی متر تا 20 سانتی متر
دارای سیستم خود حرکت زنجیری برای هرچه راحت تر حرکت کردن ماشین
چرخهای بلبرینگی گریس خور
دارای مخزن آب جهت خنک سازی تیغه
شافت آلیاژی CK-45 جهت استقامت شافت تیغه
فرمان دارای شافت تمام دنده کبریتی جهت حرکت عمودی روان و راحت تیغه
رنگ پودری جهت مقاومت در برابر خوردگی و پوسیدگی.

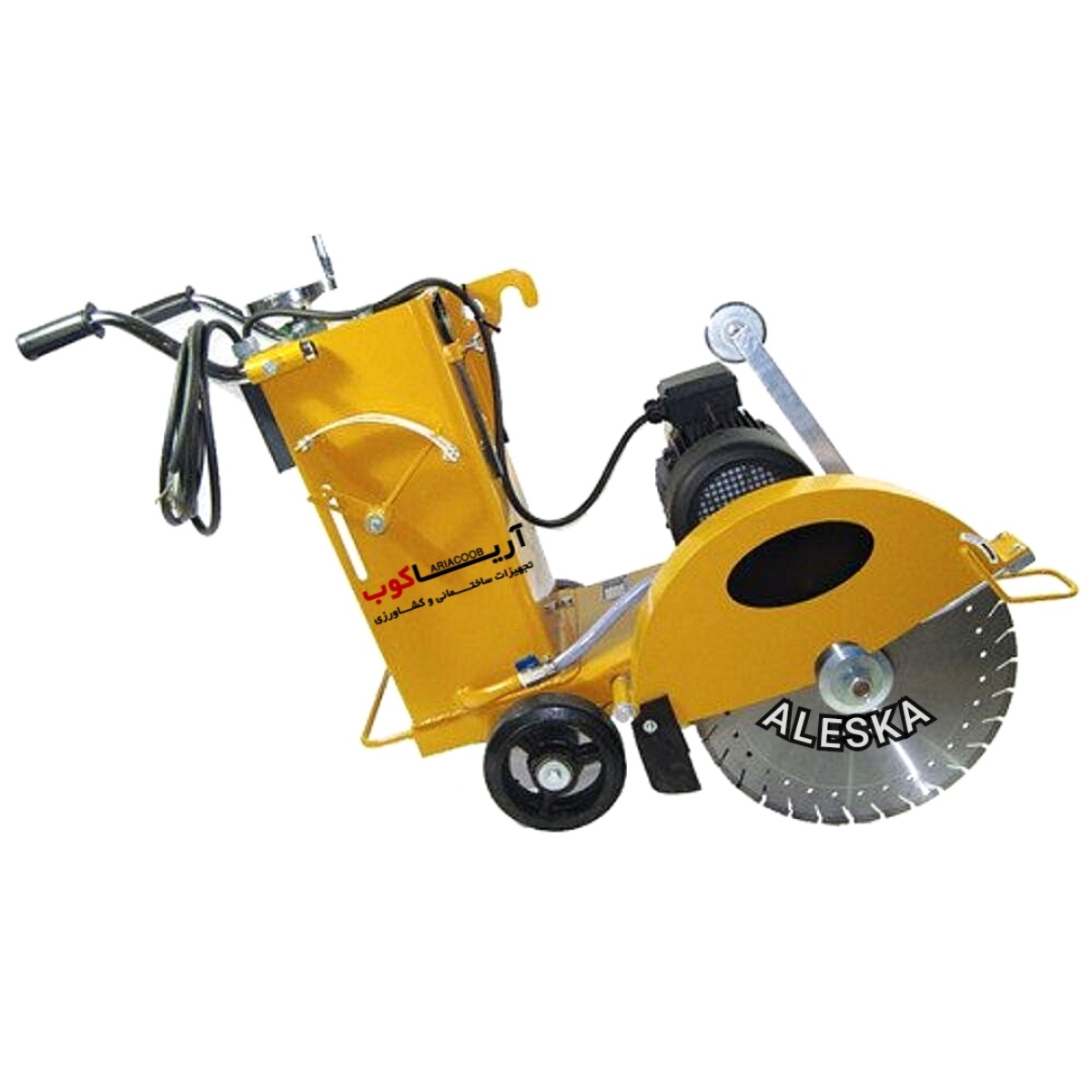

کاتر آسفالت بر برقی

کاترهای برقی موتورهای الکتریکی با قدرتهای 10-25-35-40-50 اسب بخار بر رو شاسی های مخصوص خود کوپله و نصب میشوند. آسفالت برهای برقی دارای الکتروموتور بسیار قوی هستند که با برق صنعتی سه فاز کار میکنند و دارای تابلو برق کنترل میباشد. این مدل ها برای برش بتن مسلح در مناطقی که برق 3 فاز وجود دارد مورد استفاده قرار میگیرند. از ویژگی ها این ماشین ها تعمیر و نگهداری آسان و اصطحلاک بسیار پایین آنها می‌باشد. عمق برش این دستگاه بین 10 تا 60 سانتی متر است که بستگی قدرت موتور و شاسی تعیین شده دارد و قابل توجه اینکه تمامی دستگاه دارای تابلو امنیت جانی میباشد خطر برق گرفتگی را کاهش میدهد.



مکانیزم کارکرد ماشین برش آسفالت

نحوه کار دستگاه برش آسفالت به این صورت است که با روشن شدن موتور ، نیروی محرکه به شفت انتقال یافته و باعث چرخش آن می‌شود. در نتیجه تیغه می چرخد و با تنظیم اهرم روی شاسی می توان تیغه کاتر را با سطح آسفالت یا بتن تماس داده و عمل برش را انجام داد. ابعاد و اندازه های این ماشین می‌تواند متفاوت باشد و نکته ی مهم در انتخاب آن بستگی زیادی با حجم و وسعت کار خواهد داشت.

همچنین در شاسی کاتر مخزن آبی تعبیه شده که با ریختن آب بر روی تیغه برش باعث خنک شدن آن می گردد. بدین ترتیب از داغ شدن بیش از حد آن و به اصطلاح سوختن تیغه جلوگیری می کند.

توجه به این نکته مهم است که استفاده از کاتر آسفالت نیازمند مهارت و اقدامات احتیاطی مناسب ایمنی است، زیرا شامل کار با ماشین آلات قدرتمند و برخورد با مواد بالقوه خطرناک است. وسایل حفاظتی مانند عینک، دستکش و محافظ گوش اغلب هنگام کار با کاتر اسفالت بر ضروری است. علاوه بر این، رعایت مقررات محلی و دستورالعمل‌های عملیات تجهیزات ساختمانی برای استفاده ایمن و مؤثر ضروری است.

ماشین آسفالت بر استاندارد چه مشخصاتی دارد؟

1. مخزن آب با حجم مناسب جهت خنک کردن تیغه
2. سیستم هدایت مناسب شامل چرخ و فرمان مناسب برای کاربری هرچه راحت تر
3. موتور با توان و قدرت مناسب برای کارکردی مطمئن
4. شاسی با ورق بالای 4 میلیمتر و رنگ ضد زنگ
5. تیغه با جنس درجه 1 از نوع برش بتن یا آسفالت

انواع کاتر آسفالت بر و بتن بر – انواع تیغه کاتر

انواع تیغه‌های دستگاه برش آسفالت

تیغه‌های کاتر آسفالت‌بر در سایزبندی‌های مختلف طراحی و ساخته می‌شوند. این سایزبندی‌ها بر اساس قطر تیغه تعیین می‌شود. برای مثال:

قطر ۳۵ سانتی‌متر با عمق برش بین 0 تا ۱۲ سانتی‌متر
قطر ۴۰ سانتی‌متر با عمق برش بین 0 تا ۱۶ سانتی‌متر
قطر ۴۵ سانتی‌متر با عمق برش بین 0 تا ۱۸ سانتی‌متر
قطر ۶۰ سانتی‌متر با عمق برش بین 0 تا ۲۷ سانتی‌متر

انواع تیغه‌ها:

تیغه‌های کندبر: مخصوص آسفالت، با دور موتور ۳۴۰۰. این تیغه‌ها عمر بالاتری دارند اما سرعت برش کمتری داشته و ممکن است فشار بیشتری به دستگاه وارد کنند.
تیغه‌های تیزبر (فست کات): با دور موتور ۳۶۰۰، سرعت برش بالاتر و فشار کمتری به دستگاه وارد می‌کنند، اما عمر کمتری دارند.

نکات مهم در خرید کاتر آسفالت‌بر

هنگام انتخاب دستگاه برش آسفالت، باید به این نکات توجه کرد:

عمق برش: تعیین‌کننده میزان نفوذ تیغه در سطح آسفالت است. مدل‌های مختلف دستگاه برش آسفالت دارای عمق برش متفاوتی از ۳۵ تا ۶۰ سانتی‌متر (حداکثر عمق برش واقعی ۲۷ سانتی‌متر) هستند.
قدرت موتور: تأثیر مستقیم بر نیروی برش و عملکرد دستگاه دارد. موتورهای بنزینی، دیزلی، برقی و هیدرولیک در بازار موجود هستند. موتورهای دیزلی معمولاً قدرت بیشتری نسبت به بنزینی دارند.
وزن: تأثیرگذار بر قدرت مانور و سهولت استفاده دستگاه است. مدل‌های مختلف از ۹۰ تا ۴۰۰ کیلوگرم وزن دارند.
تیغه برش: کیفیت و دوام تیغه در عملکرد دستگاه نقش مهمی دارد.
نوع سوخت: دستگاه‌ها از بنزین، گازوئیل یا برق استفاده می‌کنند که هرکدام تأثیر خاصی بر عملکرد دستگاه دارند.

نکات تعمیر و نگهداری کاتر آسفالت‌بر

دستگاه را ابتدا در حالت بالا (بدون اتصال تیغه با زمین) روشن کنید، سپس به‌آرامی تیغه را روی سطح قرار دهید.
از فشار بیش از حد روی دستگاه خودداری کنید.
موتور هواخنک است، پس از چند ساعت کار، دستگاه را خاموش کنید تا خنک شود.
از تیغه مناسب برای هر نوع برش (آسفالت- بتن- بتن مسلح- گرانیت) استفاده کنید.
سرویس دوره‌ای کامل موتوری هر ۶ ماه و تعویض روغن و فیلتر هوا به‌صورت ماهیانه انجام شود.
دستگاه را چپ یا واژگون نکنید.
تیغه در زمان مناسب تعویض شود تا از فشار زیاد به موتور جلوگیری شود.
شیر و نازل آب مخزن بررسی شود تا دچار گرفتگی نباشد.
از کارکردن بدون آب با دستگاه اجتناب کنید.
محورهای دستگاه مرتب گریس‌کاری شوند.
پس از هر ۱۰۰ ساعت کار، شمع‌ها بررسی و در صورت نیاز تعویض شوند.
تسمه‌ها بیش از حد سفت نشوند تا از فشار زیاد بر موتور جلوگیری شود.
مخزن آب همیشه دارای میزان کافی آب باشد.
